261振動盤供料器
作者：創達
發布時間：2020-10-16
點擊數：
261振動盤供料器是一款帶相機的供料器，該款產品可以在插件機上使用，可滿足在送料時需要界定進料方向的需求，具有進料指向性好、送料速度快、送料穩定性較強等特點，并且可以根據特定的來料，進行個性化定制。
特長
1) 此型號振動盤供料器帶有相機模塊，在物料從振動盤進入送料軌道時，對物料進料的方向進行調節；
2) 送料軌道采用直振加光電感應器送料，送料速度快，送料軌道可根據客戶需求定制啟停、報警等動作；
3) 盤面的大小以及軌道可根據特定來料定制，一般適用于不易變形物料。
要素
工作原理:氣動+電動
重量：約260Kg（以最終裝配結果為準）
電源：AC220V、DC24V
氣源：0.5-0.65Mpa（氣源干凈無雜質）
功率：約150-1000W（根據盤大小而定）
基本規格
外形尺寸：約560mm(L) x 約1070mm(W) x 約950mm(H) （以最終設計尺寸為準）
工作高度選用：750MM / 900MM
出料速度：不低于100PCS/分鐘
出料速度: 約1.5S ～ 2S/PIN (雙取)
換料時間：約0.5H (由盤物料數量視物料和盤面大小而定)
站位占用：1 個
來料要求
1. 物料為散裝來料；
2. 物料的針腳不易變型，避免軌道卡料；
3. 物料本體不易變形、破損。
4. 單一物料，且外形尺寸公差在±0.3 內，引腳腳距公差在±0.2內，如有共用料和超公差尺寸，需重新評估。
5. 物料的上表面存在可用于相機識別的明顯符號，且符號應為非中心軸對稱符號。

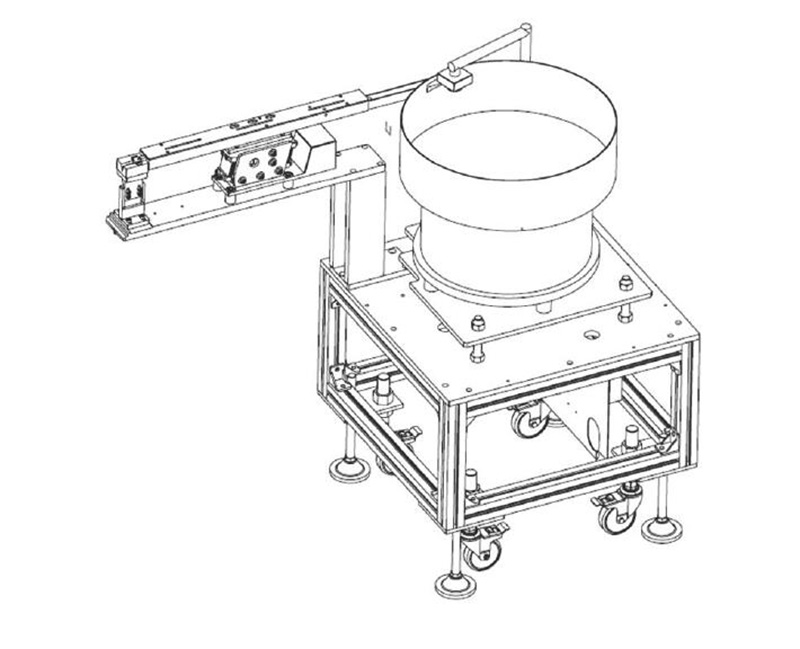

外觀
